PLATO DE BOBINAS VICTORY 520

Descripción tecnica

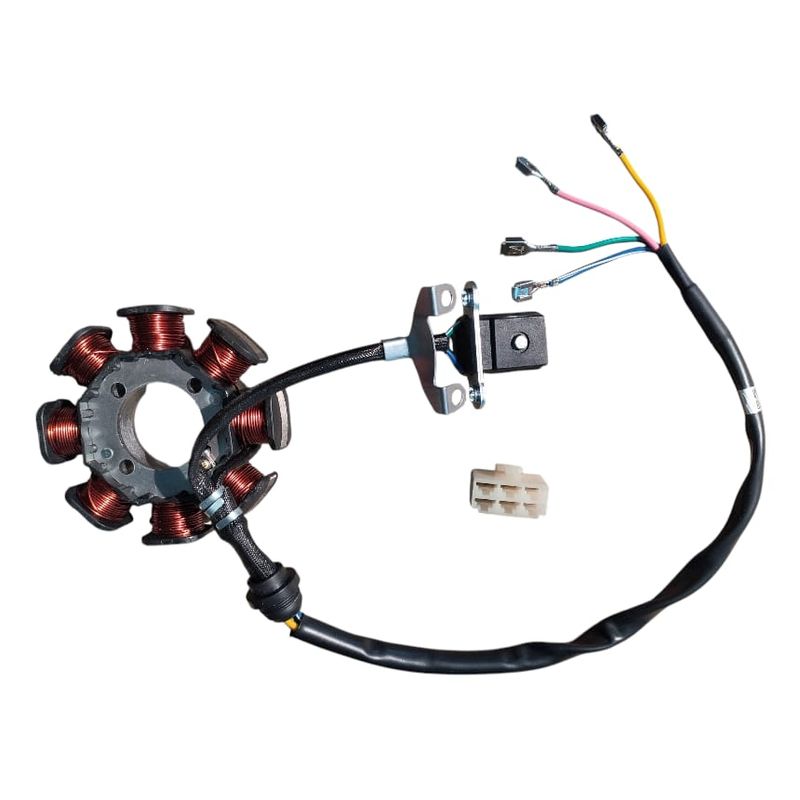

Plato bobinas compuesto por aleacion acero, cobre, cables, plastico inyectado, caucho, iman, posee un diametro externo de 88.55mm con un alto de 24.22mm con 8 nucleos, posee un diametro interno de 32.25mm con un alto de 15.23mm, posee tres perforaciones por donde pasan los tornillo de anclaje con un diametro de 5.84mm, posee una perforacion roscada para platina posicionamiento cables con diametro 3.65mm, a un lado posee una perforaciones de diametro 3.59mm, posee la platina guia, posee un cable color amarillo y uno rosa con un largo de 460mm y estos son los encargados de la carga de la bateria, estos deben dar una resistencia de 0 a 1 ohmios, deben dar continuidad entre ellos solamente, poseen terminales planas hembra y una caja conectora macho de 6 pines, posee bobina captadora (pulsora) son un alto de 31.36mm, un ancho de 22.90mm, un largo de 20.09mm, posee un iman que es el receptor de la señal con un diametro de 4.92mm, posee una platina con un ancho de 46.90mm y un alto de 2.01mm con dos perforaciones de diametro de 5.38mm para sujecion, posee una platina guia de cables con un ancho de 45.20mm un alto de 22.55mm y dos perforaciones de diametro de 5.78mm para sujecion, posee dos cables uno de color azul/blanco y verde/blanco con un largo de 555mm con sus terminales planas hembras con su proteccion de caucho, estos dos cables deben dar una resistencia de 120 a 270 ohmios aproximadamente, todos el sistema de cableado posee un caucho el cual ayuda al sellado de la carcasa y posee tres diametros, diametro 1 de 16.65mm con un alto de 10.5mm, diametro 2 de 20.10mm con un alto de 3.92mm, diametro 3 de 14.36mm con un alto de 5.23mm
