MANUBRIO ZS 125

Descripción tecnica

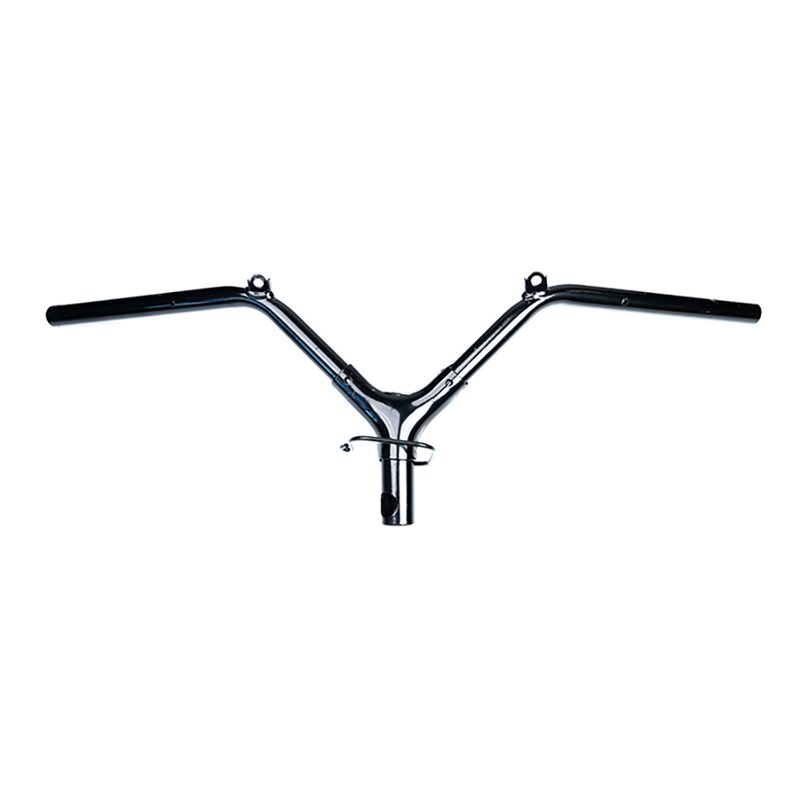

Manubrio con medidas largo 235mm, ancho 685mm y alto 115mm. diametro del tubo 22.43mm, tiene soldado 1 platina en ambos lados para la cubierta de manubrio con un orificio de 8.64mm cada una, en el lado izquierdo tiene 2 orificios, uno a 147.5mm del extremo con un diametro de 4mm y el otro a 163mm del extremo con un diametro de 9.95mm y tiene marcado 1 punto guia. en el lado derecho tiene 2 orificios, 1 a 15.5mm del extremo con un diametro de 4mm y el otro a 17.3mm del extremo con un diametro de 5.88mm y tienen marcado un pinto guia. en la mitad inferior del manubrio tiene soldado una espiga, con una platina que sobresale 45.4mm y tiene 1 orificio con una tuerca soldada con un diametro interno de 4.18mm, en la mitad de la espiga tiene soldado un alambre para guiar cableado, la parte inferior de la espiga tiene un diametro externo de 30mm e interno de 24.46mm y tiene 2 orificio de diferentes diametros, 1 de 21mm y el otro de 10.2mm.
