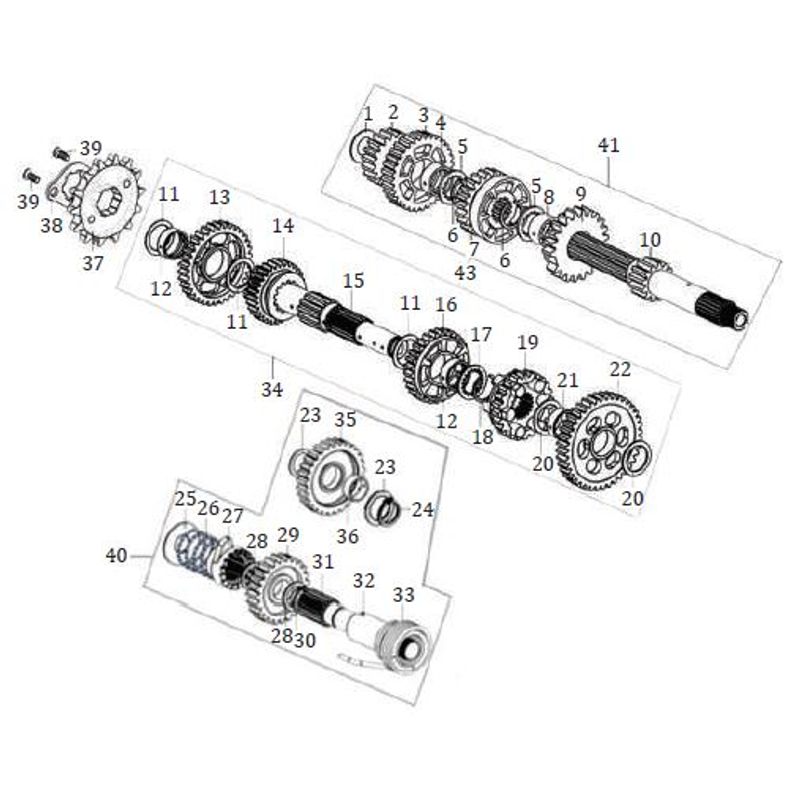

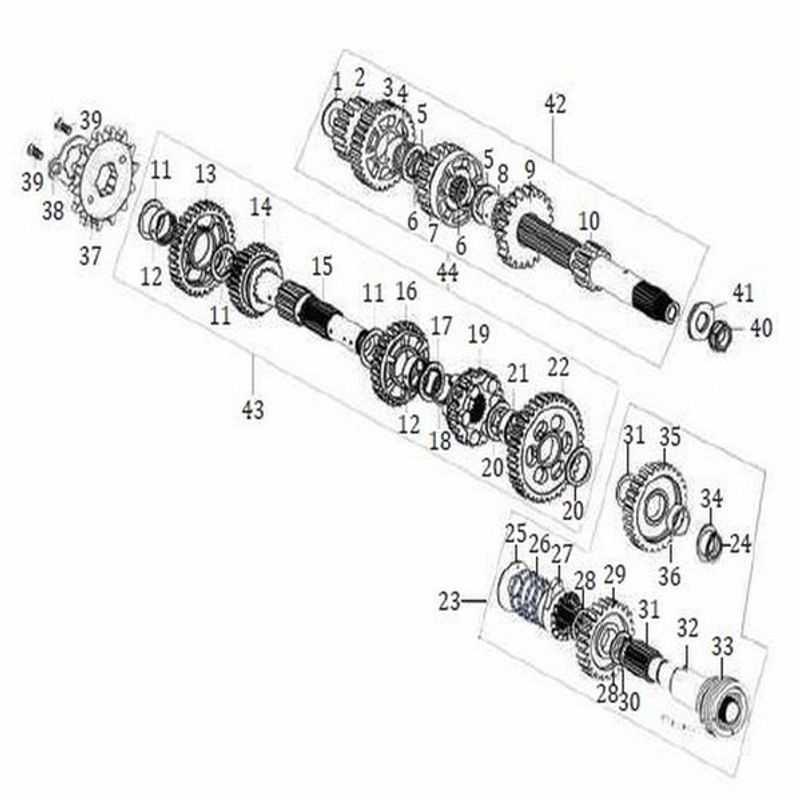

EJE SALIDA COMPLETO TRANSMISION MRX

Descripción tecnica

Este esta compuerto por varios elementos tales como: 3 arandelas caja con unas medidas de diametro interno 17.32mm. alto 1mm. diametro externo 27mm. 2 bujes piñon con un diametro interno de 17.08mm con ranura en el cento para lubricacion. una altura de 8.13mm. diametro externo 20.52mm y posee una perforacion para lubricacion de 2.26mm de diametro. piñon 2da eje salida diametro externo 64.55mm. diametro interno 22.75mm con 34 dientes. pinon 5ta eje salida diametro externo 49.45mm. diametro interno 24.80mm. con 26 dientes. eje salida (solo) podee un diametro liso inicial de 17mm con 40.60mm de alto. seguido de un diametro estriado de 19.82mm con un alto de 38mm. seguidos de un diametro externo de 24.48mm estriado con un alto de 24.41mm. seguido de un diametro liso de 19.96mmcon un alto de 34.46mm al final posee un diametro estriado de crestas y valle. en valle 16.63mm. y en cresta 19.96mmm con un alto de 15.62mm con una ranura para pin de 2.53mm de alto.piñon 3ra eje salida con un diametro externo de 57.35mm diametro interno 19.77mm con 30 dientes. arandela caja diametro externo de 20mm. alto 1.6mm. diametro externo 27mm. pin de seguridad diametro interno 18.5mm. alto 1.2mm. diametro externo 22mm. piñon 4ta eje salida posee un diametro exteno de 54.50mm. un diametro interno de 19.81mm estriado. con 24 dientes. 2 arandelas caja diametro interno de 17.2mm. alto 1.2mm. diametro externo 26mm. buje piñon 1ra diametro interno con ranura para lubricacion 19.70mm. diametro externo 22.95mm y un alto de 7.80mm. pinon 1ra eje salida diametro interno 20.55. diametro externo 74.61mm con 40 dientes
